情報リテラシ第二 (1a) 第5回

2020年7月20日 (月) 1-2限

ハイブリッド自動車・電気自動車は、従来のガソリン自動車に比べてはるかに静かである。
静かすぎてヤバい。音に頼る視覚障害者 (+ スマホを見ながら歩いてる晴眼者) は、車の存在を検知できない。
したがって、現在の電気自動車は、わざと「クルマっぽい」音を出している。
- 周囲の人に存在を知らせなくてはいけない。
- 運転者には心地よい音でなくてはいけない。
- 静かすぎる・うるさすぎてはいけない。
日産リーフの音は作曲家が作っている。
BMW M4 のアクティブサウンド機能
自動車の音切り替えシステム。
掃除機は静かすぎると「弱い」と思われるため、わざと音を出している。

0. 前回までのあらすじ

1行あけると、次の段落になる。

下の文章のいっていることは本当です。

上の文章がいっていることはウソです。

文章中に埋め込む: $ 〜 $

以下が成り立つ: $(a+b)^2 = a^2 + 2ab + b^2$

ひとつの段落として表示: \[ 〜 \]

以下が成り立つ: \[ (a+b)^2 = a^2 + 2ab + b^2 \]

以下のコマンドを使うと、文書中に画像ファイル (.png あるいは .pdf ファイル) を埋め込むことができる。

\begin{figure}
\includegraphics[width=0.80\linewidth]{ファイル名}
\caption{図のキャプション}
\end{figure}

演習 5-1 のプロジェクトに、以前 matplotlib で作成した論文図2 の画像ファイル (fig2.png) をアップロードせよ。 (ファイル名は違っていてもかまわない)

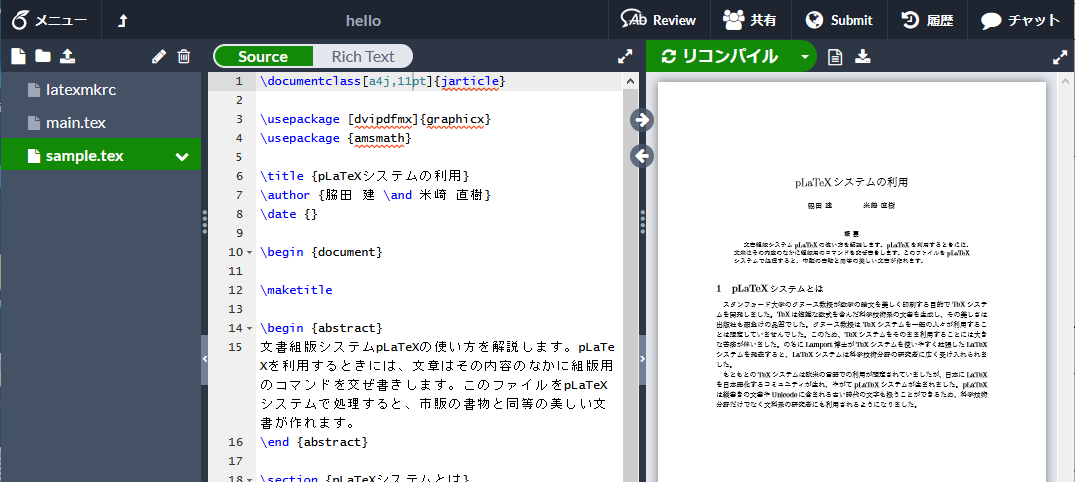

sample.tex の中に、以下の内容を追加せよ:

\begin{figure}
\includegraphics[width=0.80 \linewidth] {fig2.png}
\caption{ネットワークの解析に要した時間の時系列遷移}
\end{figure}

リコンパイルし、正しく図が埋めこまれていることを確認せよ。 (LaTeX の判断により、図が勝手に次ページに送られることがある)
注意: 図を埋め込むためには、文書の最初 (\documentclass のあと) に以下の1行が必要である: (sample.tex にはすでに入っている)
```
\usepackage [dvipdfmx]{graphicx}
```

ファイルまとめ機能 + 圧縮機能:
- 複数のファイル・フォルダをひとつのファイルにまとめる。
- 0・1 の羅列のうち、繰り返されている部分を発見し省く: 011011011011011 → 011×5
特殊用途のデータ圧縮技術は何だったか?
- 画像用
- 音声(音楽)用

Zipファイルの中には、展開するとサイズがメチャクチャ増えて迷惑なものがある。これを「Zip爆弾」という。たとえば 42.zip という 42Kバイトの圧縮ファイルを全部展開すると、計 4,503,599,626,321,920 (4.5Pバイト、約1000億倍) のファイルになる。決してマネしてはいけません。
プリンタを使ってロッキーのテーマを演奏する
フロッピーディスクドライブを使ってスターウォーズのテーマを演奏する

締め切り: 8月3日 (2週間後)。時間がかかるので、いまから始めたほうがよい。
やること:
1. LaTeX でこれを作る: 「大規模社会ネットワークからのクラスタ構造の抽出」
2. 元の文書と同じになるように、 main.tex に足りない部分を追加する。
3. matplotlib で作成した図2 〜図6を挿入する。

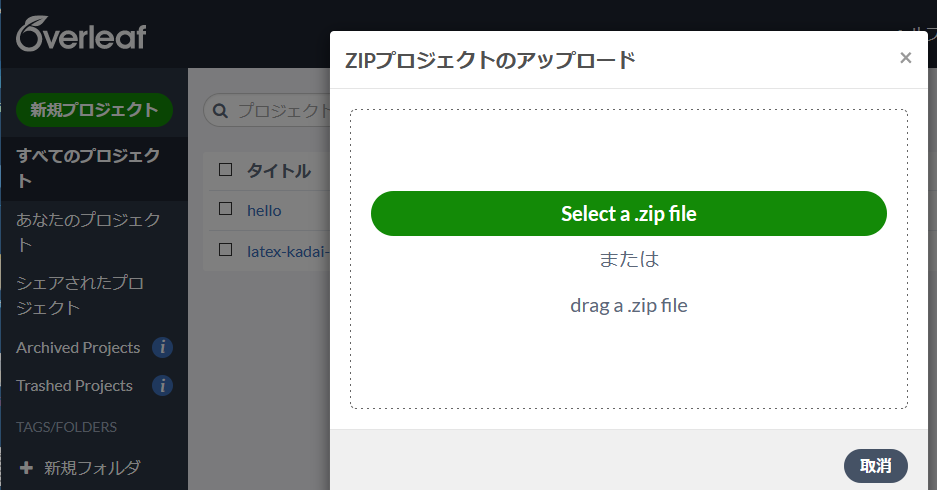

4. 完成したプロジェクトをまるごと zip ファイルにまとめ、 OCW-i から提出する。

締め切り: 7月27日 (1週間後)
本日の演習 5-2.で作成したPDFファイルと、それを生成するのに必要な以下のファイルすべてをzip形式でひとつにまとめ、提出せよ。 (図のファイル名は fig2.png でなくてもよい、 latexmkrc は入れなくてもよい)
- sample.pdf
- sample.tex
- fig2.png
sample.tex ファイルは、メモ帳やテキストエディットで作成すること。(Overleafからコピー・ペーストする)

Yusuke Shinyama
